Chọn dây dẫn cho động cơ (motor) điện 3 pha

Vì sao phải chọn dây dẫn – cáp điện cho động cơ điện ( kể cá các loại phụ tải khác cũng vậy)?

Khi làm việc cuộn dây motor điện 3 pha và cả cáp điện có dòng điện chạy qua, bản thân dây dẫn điện (cáp điện) có điện trở nhất định nên nó cũng tiêu thụ lượng điện là điều không tránh  khỏi. Động cơ công suất càng cao, mà  cáp điện càng nhỏ thì lượng tiêu hao điện trên đường cáp càng lớn và cáp càng nóng. Cáp điện nhỏ cũng làm cho sụt áp cao (điện áp tại cực động cơ thấp hơn mức cho phép quá nhiều )  và động cơ cũng không mang được tải như thiết kế. Cáp quá nhỏ có thể bị nóng & cháy khi mang tải.

Vậy chọn dây dẫn điện cho động cơ là việc rất quan trọng, đảm bảo cho động cơ mang được đầy tải, tổn hao điện trên cáp ít, chi phí mua cáp hợp lý

Chọn cáp gồm những nội dung sau đây:

  • Chủng loại cáp : 1 pha, 3 pha, cáp đồng, cáp nhôm ( thường cáp đồng là phổ biến); môi trường lắp đặt ( trong đất, trong hầm lò, trong nhà, ngoài trời), các thông tin này thì các hãng sản xuất sẽ công bố thông tin cho người sử dụng biết.
  • Tiết diện cáp (diện tích sợi cáp tính bằng mm2)
  • Chiều dài sợi cáp theo khoàng cách từ nguồn đến nơi đặt máy.

Sau đây là bảng chọn tiết diện cáp cho động cơ điện 3 pha lưới điện hạ thế 380V – bằng đồng 3 pha 4 lõi

Công suất động cơ (kW) Chiều đài sợi cáp (m) Tiết diện dây pha (mm2)
Đến 5,5kW 10 2,5
  20 4
  30 6
Đến 11kW 10 4
  20 10
  30 16
Đến 22 kW 10 10
  20 16
  30 25
Đến 30kW 10 10
  20 25
  30 35
Đến 55 kW 10 25
  20 35
  30 50

Ghi chú: cáp 3 pha 4 lõi thường có 3 dây pha lớn hơn dây còn lại( thường làm dây trung tính) khi chọn cáp chỉ cần quan tâm đến dây pha

Bảng trên chỉ nêu một số trường hợp cho khách hàng tham  khảo, nếu có nhu cầu tư vấn cụ thể, xin gọi trực tiếp cho chúng tôi qua số điện thoại 0866.798.789

Bảng chọn dây cáp đồng 2 lõi cho động cơ điện 1 pha 220V ( cáp hai lõi bằng nhau- tiết diện trong bảng là của 1 lõi)

Công suất (kW) Chiều dài đến (m) Tiết diện (mm2)
Đến 2.2 kW 10 4
  20 6
  30 10
Đến 3  kW 10 6
  20 10
  30 16

Ghi chú: động cơ 1 pha có dòng điện lớn hơn động cơ 3 pha cùng công suất đến 3 lần nên cáp cho động cơ 1 pha cũng có tiết diện lớn tương ứng.

Lưu ý tới khuyến cáo của nhà sản xuất mô tơ 3 pha khi chọn dây đấu động cơ điện

Đối với các nhà sản xuất động cơ điện chuyên nghiệp, khi motor xuất xưởng thường kèm hướng dẫn sử dụng và nêu rõ tiết diện dây dẫn hay cáp điện với thông số tiêu chuẩn phù hợp để người lắp đặt máy áp dụng an toàn.

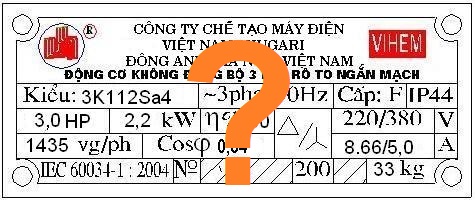

Lấy ví dụ từ nhà sản xuất motor HEM VIHEM hàng đầu tại Việt Nam với sách hướng dẫn sử dụng bao gồm các nội dung cơ bản cùng bảng chi tiết đi bảng thông số dây dẫn khuyến cáo cụ thể như sau:

  1. Lắp đặt
  2. Kiểm tra trước khi vận hành
  3. Bảng tiết diện dây khuyến cáo tối thiểu như sau:
STT Công suất Tổng tiết diện dây đấu của 1 pha cho động cơ (mm2)
1 Đến 3kW 4
2 Đến 7.5kW 6
3 Đến 11kW 10
4 Đến 15kW 16
5 Đến 30kW 25
6 Đến 45kW 35
7 Đến 55kW 50
8 Đến 90kW 70
9 Đến 110kW 95
10 Đến 132kW 120
11 Đến 160kW 150
12 Đến 250kW 240

Ngoài việc đảm bảo các thống số khuyến cáo từ nhà sản xuất, việc bảo quản bảo dượng động cơ đúng cách cũng giúp nâng cao tuổi thọ của mô tơ điện và giảm thiểu rủi ro gây quá tải cáp đấu – dây dẫn kể cả khi đã chọn chính xác loại dây cho từng loại công suất động cơ điện.

Hãy liên hệ với chuyên gia trong trường hợp bạn không chắc chắn khi chọn dây dẫn cho motor 3 pha

Bạn có thể là người không chuyên, hoặc bạn muốn chắc chắn hơn trong vấn đề kỹ thuật thì lời khuyên của chúng tôi là hãy liên hệ trực tiếp với nhà cung cấp sản phẩm motor điện 3 pha chuyên nghiệp để được tư vấn chính xác nhất nhằm tránh sự cố có thể gây hư hại cho mô tơ hoặc cả hệ thống mà bạn phải chịu trách nhiệm.

Với kinh nghiệm 50 năm trong ngành chế tạo sản xuất động cơ điện 3 pha và 1 pha chúng tôi sẵn sàng tư vấn miễn phí khi bạn cần

Hãy liên hệ theo số điện thoại: 0989678899 hoặc 0866798789.
